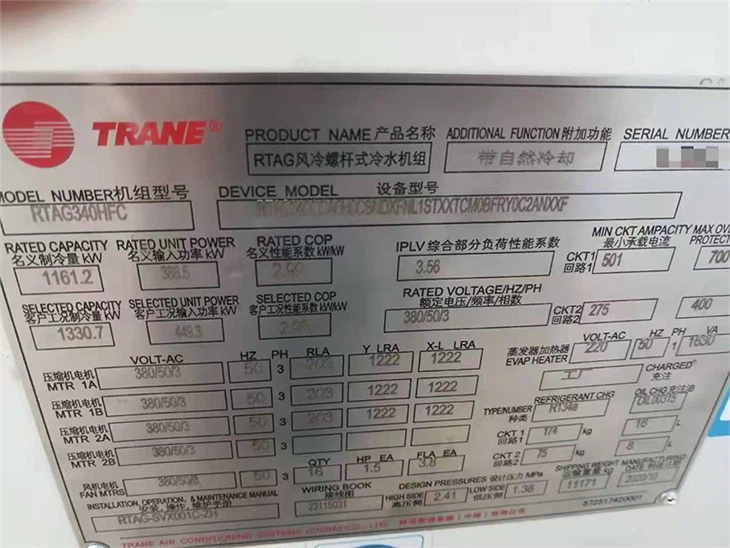

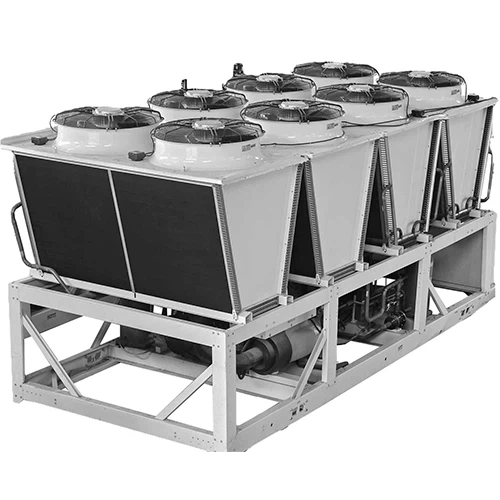

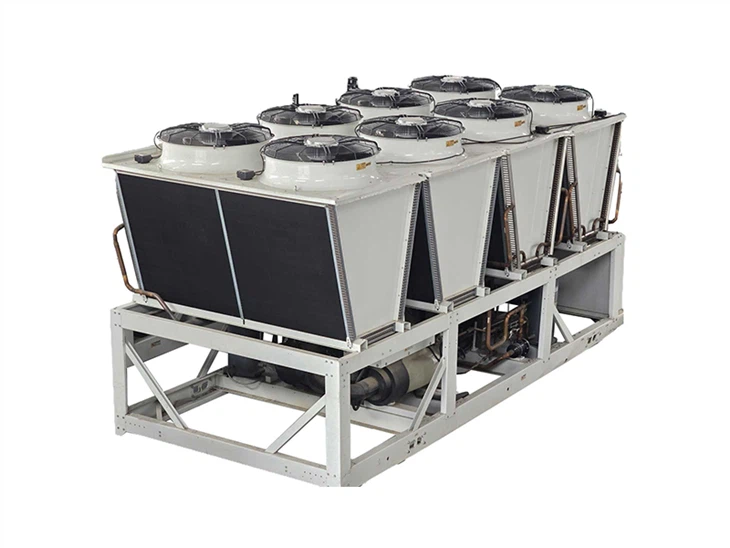

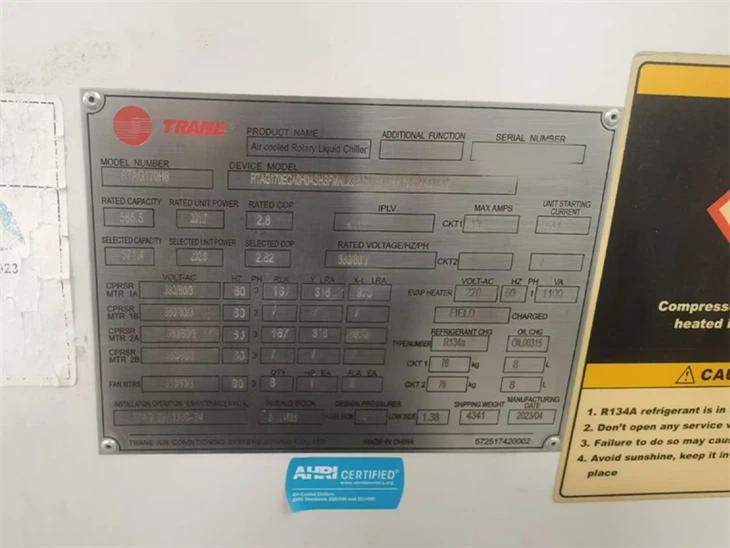

Trane RTAG Chiller
Trane RTAG Chiller
Trane RTAG Chiller
Trane RTAG Chiller

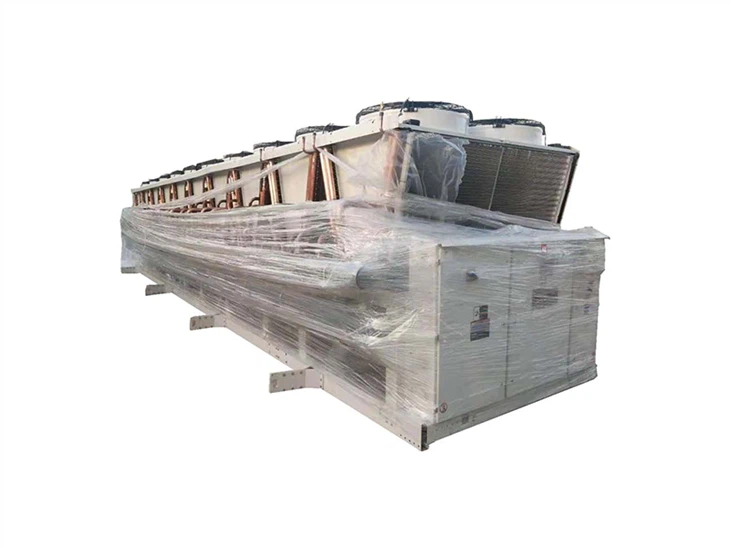

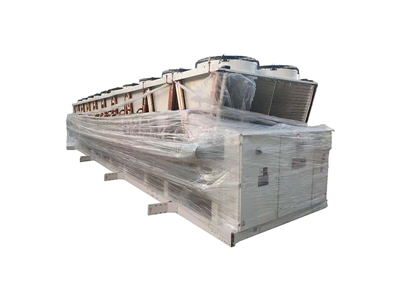

Hladilnik Trane RTAG

Hladilniki trane rtag so visoko zmogljiva, energetsko učinkovita hladilna rešitev, zasnovana za komercialne in industrijske aplikacije. Serija RTAG, znana po svoji zanesljivosti in okolju prijaznih lastnostih, je idealna za hlajenje velikih in srednje velikih zgradb in objektov ter ponuja odlično ravnovesje energetske učinkovitosti, okoljske trajnosti in zanesljivosti delovanja.

Pošlji povpraševanje

Travnato gričevje

Opis

Lastnosti

Na zalogi, pripravljeno za pošiljanje

1.Razmerje visoke energetske učinkovitosti:

- Serija RTAG ima visoko učinkovite kompresorje z dvojnim navojem, ki zagotavljajo odlično razmerje energetske učinkovitosti pri različnih pogojih obremenitve. To znatno zmanjša stroške delovanja in zagotavlja COP (koeficient učinkovitosti) do 3,2.

- S to visoko učinkovitostjo lahko uporabniki pričakujejo zmanjšano porabo energije in nižje račune za komunalne storitve, zaradi česar je serija RTAG stroškovno učinkovita rešitev za velike zahteve po hlajenju.

2. Okolju prijazno hladilno sredstvo:

- Vijačni hladilnik Trane serije RTAG uporablja hladilno sredstvo R134a, okolju prijaznejšo možnost v primerjavi s tradicionalnimi hladilnimi sredstvi. To pomaga zmanjšati vpliv enote na okolje, podpira globalna prizadevanja za trajnost, hkrati pa še vedno učinkovito izpolnjuje zahteve glede hlajenja komercialnih in industrijskih objektov.

3. Inteligentni nadzorni sistem:

- Hladilniki RTAG so opremljeni s krmilnikom UC800 z zaslonom na dotik, ki ponuja napredne funkcije prilagodljivega krmiljenja. Te vključujejo:

-Ponastavitev temperature ohlajene vode za boljšo natančnost.

- Mehko nalaganje enote za optimizacijo učinkovitosti sistema.

-Osnovni nadzor obremenitve in natančen nadzor obremenitve za izboljšano zmogljivost.

- Zmogljivosti daljinskega upravljanja, ki zagotavljajo prilagodljivost in enostavnost uporabe.

-Ta inteligentni nadzorni sistem omogoča natančno nastavljeno, odzivno delovanje, ki zagotavlja, da enota deluje optimalno v spremenljivih pogojih.

4. Tehnologija nizkega hrupa:

- Serija RTAG ponuja štiri možnosti hrupa za prilagajanje različnim zahtevam glede hrupa:

-Standardno

- Polnizka raven hrupa

- Nizka raven hrupa

- Nizka raven hrupa in nočni način

- Zaradi te vrste možnosti hrupa je serija RTAG idealna za aplikacije, kjer je treba nadzorovati ravni hrupa, na primer v poslovnih stavbah, bolnišnicah in stanovanjskih območjih.

5. Napredni nadzorni sistem z AdaptiView TD7:

- Enota vključuje dinamični barvni zaslon AdaptiView TD7, zaslon na dotik in krmilnike Symbio800, ki zagotavljajo intuitiven grafični vmesnik za lažje upravljanje in spremljanje sistema.

- AdaptiView TD7 omogoča poenostavljen nadzor in vizualizacijo, kar operaterjem omogoča hitro oceno delovanja sistema in po potrebi prilagoditve.

- Prilagodljiva krmilna logika optimizira delovanje sistema ter zagotavlja učinkovito in zanesljivo delovanje v širokem razponu pogojev.

Model	Trane RTAG
Hladilna zmogljivost	Posebni parametri so na voljo v tehničnem listu.
Teža in velikost	Podrobnosti o posebnih dimenzijah in teži najdete v podatkovnem listu.
Napajanje	380V/50Hz
Vrsta hladilnega sredstva	R-134A
zaslon	Krmilnika AdaptiView TD7 in Symbio800
COP	Okoli 3.2

Aplikacija

RTHG vodno hlajeni vijačni hladilniki Trane so idealni za:

Poslovne zgradbe

Nakupovalna središča, poslovne zgradbe

Industrijski objekti

Proizvodni obrati, kemični obrati, hladilnice

Zdravstvene ustanove

Bolnišnice, laboratoriji

Podatkovni centri

Strežniške sobe, računalniški centri v oblaku

parameter

Tabela parametrov nominalne zmogljivosti hlajenja z visokim izkoristkom
Model		RTAG-H	100	125	145	155	170	190	205	225	255	285	310	340	375	400	440
Hladilno sredstvo		KW	341	429	496	534	578	635	685	774	878	993	1098	1155	1289	1384	1540
Hladilno sredstvo		ton	97	122	141	152	164	181	195	220	250	282	312	328	367	393	438
Zmogljivost		KW	100	123	145	158	172	184	205	230	258	290	319	346	377	423	474
Hladilno sredstvo		R134a
Napajanje		380 V 150 Hz/3 Ph
Kompresor	Vrsta	Horizontalni polzaprti vijačni kompresor
	Shrter	Wye-Delta zaprti prehodni zaganjalnik
	Vezja		1	2	2	2	2	2	2	2	2	2	2	2	2	2	2
	Najmanjša obremenitev		30%	15%	15%	15%	15%	15%	15%	15%	10%	7.50%	7.50%	7.50%	7.50%	7.50%	7.50%
Uparjalnik	Vrsta	Shell & Tube (CHIL)
	Tok ocenjevanja	I/S	16.3	20.4	23.6	25.4	27.5	30.3	32.6	36.9	41.8	47.3	52.3	55	61.4	65.9	73.4
	Ocena WPD	kPa	42.5	38.7	51.5	50.7	39.2	47.1	42.6	44.4	49.1	50	48.7	53.7	52.1	49.4	40.4
	velikost cevi	mm	DN100	DN125	DN125	DN125	DN150	DN150	DN150	DN150	DN150	DN150	DN150	DN150	DN200	DN200	DN200
Kondenzator	Vrsta ventilatorja		Aksialni tok
	Količina	per	6	8	8	8	8	10	10	12	14	14	16	16	18	18	20
	moč	KW/per	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.8	1.8	1.8	1.8	1.8	1.8
	Hitrost ventilatorja	RPM	950	950	950	950	950	950	950	950	950	970	970	970	970	970	970
	Pretok zraka z enim ventilatorjem	m²/h	17,982	17,982	17,982	17,982	17,982	17,982	17,982	17982	17982	20000	20000	20000	20000	20000	20000
Največji RLA		A	269	319	369	405	441	489	528
Zagonski tok		A	406	371	413	513	543	576	609
Hladilno sredstvo polnjenje	ckt 1	kg	94	80	76	76	76	81	82	98	140	140	158	174	148	148	183
Hladilno sredstvo polnjenje	ckt 2	kg	NA	62	76	76	76	81	82	98	69	69	75	75	148	148	183
Dimenzija	Dolžina	mm	3,840	5020	5020	5020	5020	6200	6200	7380	8995	8995	10130	10130	11310	11310	11810
	širina	mm	2245	2245	2501	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245
	Višina	mm	2501	2373	4130	2501	2501	2501	2501	2501	2501	2480	2480	2480	2480	2480	2480
Teža pošiljke		kg	2805	5614	4364	4174	4341	4699	4798	5354	7121	7341	8028	8044	9212	9362	10197
Teža delovanja		kg	2960	4046	4364	4421	4602	4971	5085	5473	7227	7461	8165	8181	9363	9529	10403
Opombe: 1. Hladilni pogoji: temperatura vstopne in izstopne vode 12 stopinj C/7 stopinj, temperatura okolja 35 stopinj; koeficient obraščanja 0,018m. stopinj/kW, 85-225 ton strojnega uparjalnika je 2 procesa, 255 ton in več strojnega uparjalnika je 1 postopek; 2. Možnosti ultra-nizkega hrupa, široke temperature obroča ali nizke temperature obroča, EC motor se uporablja na zračni strani; 3. Vrsta napajanja je izbrana glede na napetost enote (380V/50Hz/3Ph, 400V/50Hz/3Ph, 415V/50Hz/3Ph tri možnosti), trenutna vrednost v tabeli pa temelji na 380V/50Hz/3Ph; 4. Izdelke Trane nenehno izboljšujemo in posodabljamo. Če pride do sprememb podatkov v zgornji tabeli, vas ne bomo posebej obvestili. Prosim, odpusti nam.

Model		RTAG-X	85	100	125	145	155	170	190	205	225	255	285	310	340	375	400	410	440
Zmogljivost		KW	294.1	354	444	514	554	600	652	709	791	897	1029	1115	1182	1314	1411	1455	1576
Zmogljivost		ton	83.6	101	126	146	157	171	171	202	225	255	293	317	336	374	401	414	448
Zmogljivost		KW	80.5	98	118	138	150	162	162	196	221	249	277	307	325	368	411	399	449
Hladilno sredstvo		R134a
Napajanje		380 V 150 Hz/3 Ph
Kompresor	Vrsta	Horizontalni polzaprti vijačni kompresor
	Zaganjalnik	Wye-Delta zaprti prehodni zaganjalnik
	Vezja		1	1	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2
	Najmanjša obremenitev		30%	30%	15%	15%	15%	15%	15%	15%	15%	10.00%	10.00%	10.00%	10.00%	8.00%	8.00%	8.00%	8.00%
Uparjalnik	Vrsta	Shell & Tube (CHIL)
	Tok ocenjevanja	I/S	14	16.9	21.2	24.5	26.4	28.6	31.1	33.8	37.7	42.7	49	53.1	56.3	62.6	67.2	69.3	75.1
	Ocena WPD	kPa	36.6	43.3	29.8	44.7	46	40.1	47.2	36.3	39.2	51.2	53.5	50.1	56.1	44.7	43.8	46.4	42.3
	velikost cevi	mm	DN100	DN100	DN125	DN125	DN125	DN125	DN150	DN150	DN150	DN150	DN150	DN150	DN150	DN200	DN200	DN200	DN200
Kondenzator	Vrsta ventilatorja		Aksialni tok
	Količina	per	6	6	10	10	10	10	12	12	14	16	18	18	20	20	20	24	24
	moč	KW/per	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.8	1.8	1.8	1.8	1.8	1.8	1.8
	Hitrost ventilatorja	RPM	950	950	950	950	950	950	950	950	950	950	970	970	970	970	970	970	970
	Pretok zraka z enim ventilatorjem	m²/h	17,982	17,982	17,982	17,982	17,982	17,982	17,982	17982	17982	17982	20000	20000	20000	20000	20000	20000	20000
Največ RLA 1	Nadzorna plošča 1	A	230	269	327	377	413	449	496	536	543	453	507	547	556	498	537	547	547
	Nadzorna plošča 2										-	226	275	275	275	498	537	547	547
Zagon Trenutno	Nadzorna plošča 1	A	373	406	371	413	513	543	576	609	759	637	720	753	759	717	747	753	753
	Nadzorna plošča 2										-	441	530	530	530	717	747	753	753
Hladilno sredstvo polnjenje	ckt 1	kg	94	100	89	85	85	85	90	91	104	156	165	166	198	167	167	174	202
Hladilno sredstvo polnjenje	ckt 2	kg	NA	NA	71	85	85	85	90	91	104	69	77	83	82	167	167	174	202
Dimenzija	Dolžina	mm	3,840	3840	6200	6200	6200	6200	7380	7380	8602	10130	11310	11310	11810	11810	11810	14850	14850
	širina	mm	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245
	Višina	mm	2501	2501	2501	2501	2501	2501	2501	2501	2501	2501	2480	2480	2480	2480	2480	2480	2480
Teža pošiljke		kg	2740	2910	4266	4609	4647	4814	5041	5150	5931	7695	8278	8364	8673	9982	10111	10799	11314
Teža delovanja		kg	2888	3069	4515	4868	4912	5093	5331	5466	6062	7801	8398	8501	8810	10149	10294	10982	11520
Opombe: 1. Hladilni pogoji: temperatura vstopne in izstopne vode 12 stopinj C/7 stopinj, temperatura okolja 35 stopinj; koeficient obraščanja 0,018m. stopinj/kW, 85-225 ton strojnega uparjalnika je 2 procesa, 255 ton in več strojnega uparjalnika je 1 postopek; 2. Možnosti ultra-nizkega hrupa, široke temperature obroča ali nizke temperature obroča, EC motor se uporablja na zračni strani; 3. Vrsta napajanja je izbrana glede na napetost enote (380V/50Hz/3Ph, 400V/50Hz/3Ph, 415V/50Hz/3Ph tri možnosti), trenutna vrednost v tabeli pa temelji na 380V/50Hz/3Ph; 4. Izdelke Trane nenehno izboljšujemo in posodabljamo. Če pride do sprememb podatkov v zgornji tabeli, vas ne bomo posebej obvestili. Prosim, odpusti nam.

Model		RTAG-P	85	100	125	145	155	170	190	205	225	230	255	285	310	340	375	400	410	440	460
Zmogljivost		KW	289	345	444	514	548	587	640	694	759	791	863	984	1089	1146	1281	1281	1373	1483	1582
Zmogljivost		ton	82	98	126	146	156	167	182	197	216	221	245	280	310	326	364	390	422	435	442
Zmogljivost		KW	81	99	120	140	152	165	178	198	236	225	261	292	318	347	380	425	457	474	449
Hladilno sredstvo		R134a
Napajanje		380 V 150 Hz/3 Ph
Kompresor	Vrsta	Horizontalni polzaprti vijačni kompresor
	Zaganjalnik	Wye-Delta zaprti prehodni zaganjalnik
	Vezja		1	1	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	4
	Najmanjša obremenitev		36%	36%	18%	18%	18%	18%	18%	18%	18%	18%	12%	12.00%	12.00%	12.00%	9.00%	9.00%	9.00%	9.00%	9.00%
Uparjalnik	Vrsta	Shell & Tube (CHIL)
	Tok ocenjevanja	I/S	13.8	16.4	21.2	24.5	26.1	28	30.5	33.1	36.2	37.1	41.1	46.9	51.9	54.6	61	65.4	70.63	72.8	74.1
	Ocena WPD	kPa	36.8	43.3	35.3	47.1	47.4	40.5	47.8	36.6	42.8	38	47.5	49.1	47.8	52.8	51.4	48.7	48	39.9	38
	velikost cevi	mm	DN100	DN100	DN125	DN125	DN125	DN125	DN150	DN150	DN150	DN150	DN150	DN150	DN150	DN150	DN150	DN200	DN200	DN200	DN150
Kondenzator	Vrsta ventilatorja		Aksialni tok
	Količina	per	6	6	10	10	10	10	12	12	12	14	14	14	16	16	18	18	24	20	28
	moč	KW/per	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.8	1.8	1.8	1.8	1.8	2.8	1.8	1.5
	Hitrost ventilatorja	RPM	max910 min200	max910 min200	max910 min200	max910 min200	max910 min200	max910 min200	max910 min200	max910 min200	max910 min200	max910 min200	max910 min200	največ970 min200	največ970 min200	največ970 min200	največ970 min200	največ970 min200	največ970 min200	največ970 min200	max910 min200
	Pretok zraka z enim ventilatorjem	m²/h	17,051	17,051	17,051	17,051	17,051	17,051	17,051	17,051	17,051	17,051	17,051	20000	20000	20000	20000	20000	23,000	20000	17,051
Največ RLA 1	Nadzorna plošča 1	A	230	269	327	377	413	449	496	536	536	543	445	493	542	542	493	533	570	537	543
	Nadzorna plošča 2											-	226	270	270	270	493	533	570	537	543
Zagon Trenutno	Nadzorna plošča 1	A	195	228	285	327	357	387	420	453	546	462	631	670	753	753	631	747	764	747	462
	Nadzorna plošča 2											-	226	266	266	266	631	741	764	747	462
Hladilno sredstvo polnjenje	ckt 1	kg	94	100	89	85	85	85	90	91	98	104	140	140	158	174	148	148	202	183	104/104
Hladilno sredstvo polnjenje	ckt 2	kg			71	85	85	85	90	91	98	104	69	69	75	75	148	148	202	183	104/104
Dimenzija	Dolžina	mm	3,970	3970	6330	6330	6330	6330	7510	7510	7510	8732	9200	9200	10380	10380	11560	11560	14980	11810	17514
	širina	mm	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245
	Višina	mm	2501	2501	2501	2501	2501	2501	2501	2501	2501	2501	2501	2480	2480	2480	2480	2480	2480	2480	2480
Teža pošiljke		kg	3020	3190	4646	4989	5027	5194	5421	5530	5734	6411	7471	7691	8378	8394	9562	9712	11279	10397	12822
Teža delovanja		kg	3170	3351	4895	5248	5292	5473	5711	5846	5853	6542	7577	7811	8515	8531	9713	9879	11462	10603	1308
Opombe: 1. Hladilni pogoji: temperatura vstopne in izstopne vode 12 stopinj C/7 stopinj, temperatura okolja 35 stopinj; koeficient obraščanja 0,018m. stopinj/kW, 85-225 ton strojnega uparjalnika je 2 procesa, 255 ton in več strojnega uparjalnika je 1 postopek; 2. Možnosti ultra-nizkega hrupa, široke temperature obroča ali nizke temperature obroča, EC motor se uporablja na zračni strani; 3. Vrsta napajanja je izbrana glede na napetost enote (380V/50Hz/3Ph, 400V/50Hz/3Ph, 415V/50Hz/3Ph tri možnosti), trenutna vrednost v tabeli pa temelji na 380V/50Hz/3Ph; 4. Izdelke Trane nenehno izboljšujemo in posodabljamo. Če pride do sprememb podatkov v zgornji tabeli, vas ne bomo posebej obvestili. Prosim, odpusti nam.

Model		RTAG-S	125	145	155	170	190	205
Zmogljivost		KW	440	510	546	586	642	695
Zmogljivost		ton	125	145	155	167	183	198
Zmogljivost		KW	139	160	173	187	201	222
COP		KW/KW	3.16	3.2	3.16	3.14	3.19	3.13
IPLV		KW/KW	4.2	4.22	4.23	4.22	4.31	4.26
Hladilno sredstvo		R134a
Napajanje		380 V 150 Hz/3 Ph
Kompresor	Vrsta	Horizontalni polzaprti vijačni kompresor
	Zaganjalnik	Wye-Delta zaprti prehodni zaganjalnik
	Vezja		2	2	2	2	2	2
	Najmanjša obremenitev		18%	18%	18%	18%	18%	18%
Uparjalnik	Vrsta	Shell & Tube (CHIL))
	Tok ocenjevanja	I/S	21	24	26	28	31	33
	Ocena WPD	kPa	41	54	47	40	50	44
	velikost cevi	mm	DN125	DN125	DN125	DN150	DN150	DN150
Kondenzator	Vrsta ventilatorja		Aksialni tok
	Količina	per	8	8	8	8	10	10
	moč	KW/per	1.8	1.8	1.8	1.8	1.8	1.8
	Hitrost ventilatorja	RPM	max910 min200	max910 min200	max910 min200	max910 min200	max910 min200	max910 min200
	Pretok zraka z enim ventilatorjem	m²/h	17,982	17,982	17,982	17,982	17,982	17,982
Največ RLA 1	Nadzorna plošča 1	A	319	369	405	441	489	528
Zagon Trenutno	Nadzorna plošča 1	A	285	327	357	387	420	453
Hladilno sredstvo polnjenje	ckt 1	L	6	6	7	8	8	8
Hladilno sredstvo polnjenje	ckt 2	L	6	6	6	8	8	8
Dimenzija	Dolžina	mm	5,150	5150	5150	5150	6330	6330
	širina	mm	2245	2245	2245	2245	2245	2245
	Višina	mm	2480	2480	2480	2480	2480	2480
Teža pošiljke		kg	4202	4510	4554	4721	5079	5178
Teža delovanja		kg	4426	4744	4801	4982	5351	5465
Opombe: 1. Hladilni pogoji: temperatura vstopne in izstopne vode 12 stopinj C/7 stopinj, temperatura okolja 35 stopinj; koeficient obraščanja 0,018m. stopinj/kW, 85-225 ton strojnega uparjalnika je 2 procesa, 255 ton in več strojnega uparjalnika je 1 postopek; 2. Možnosti ultra-nizkega hrupa, široke temperature obroča ali nizke temperature obroča, EC motor se uporablja na zračni strani; 3. Vrsta napajanja je izbrana glede na napetost enote (380V/50Hz/3Ph, 400V/50Hz/3Ph, 415V/50Hz/3Ph tri možnosti), trenutna vrednost v tabeli pa temelji na 380V/50Hz/3Ph; 4. Izdelke Trane nenehno izboljšujemo in posodabljamo. Če pride do sprememb podatkov v zgornji tabeli, vas ne bomo posebej obvestili. Prosim, odpusti nam.
